竹細工5

なんだか色々やってみて、方針を決めたわけです。

・長い部材は裏面どおし重ね合せにする。
・接合部は相欠き接ぎで、一あわせにはφ2.8キリ孔に竹串を通す。
・接合は接着剤、ただし横木一本のみは組み立て解体のためビスナットとする。
・部材は裏面側面にかんながけ。

・部材の工作精度が、仕上がりの差になる。

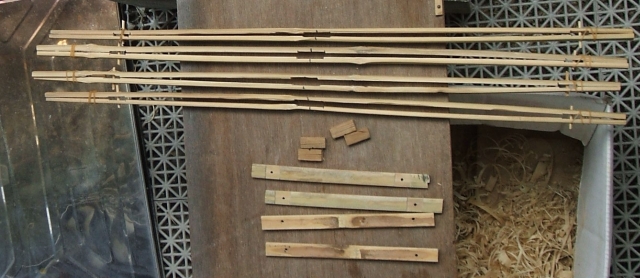

それで、割ったり削ったりして作った部材です。
上が長い部分で、皮側を外に向けて重ね合わせます。
真ん中は木片で作った、軸受けです。
下は横木で、位置決めの孔が見えます。
 長い部材にも竹串が通してありますが、組み立てでは横木を貫通してそこを接着剤で固めます

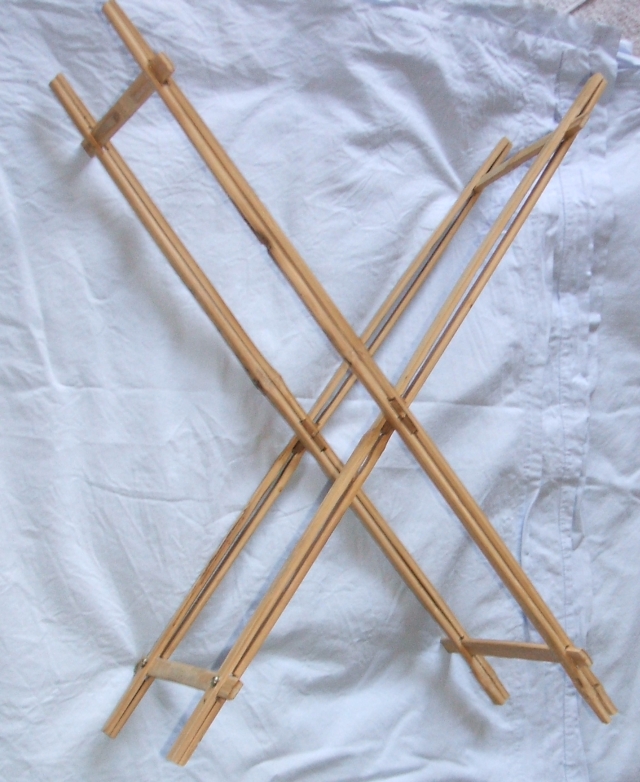

組み上がったところです。

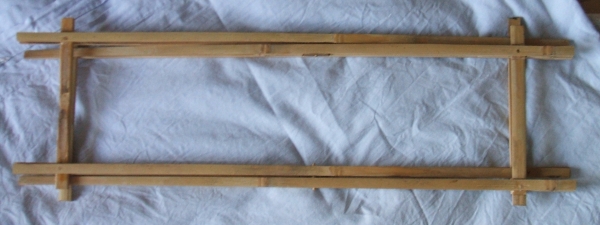

たたむと

こうなります

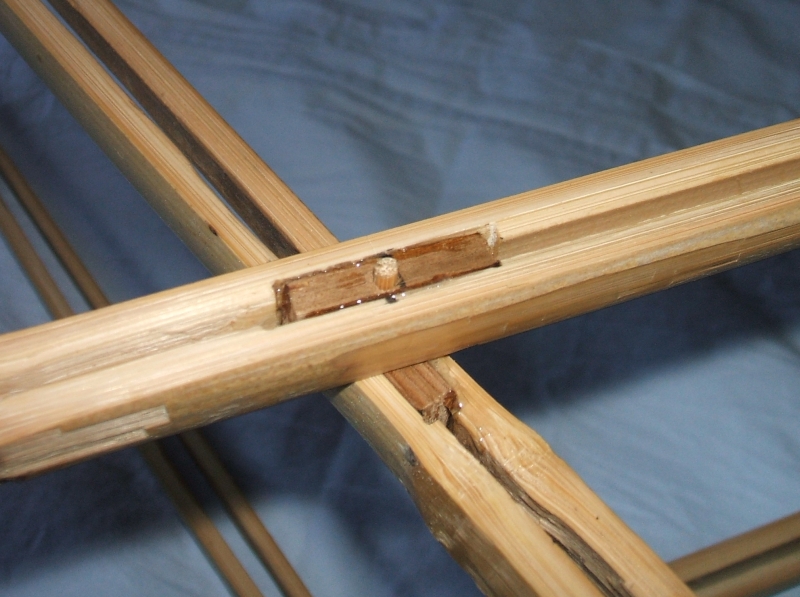

軸受け部分

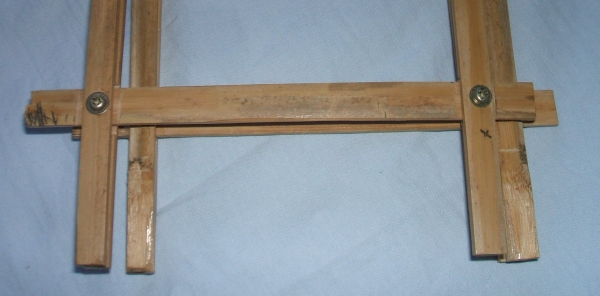

ネジ止め部分

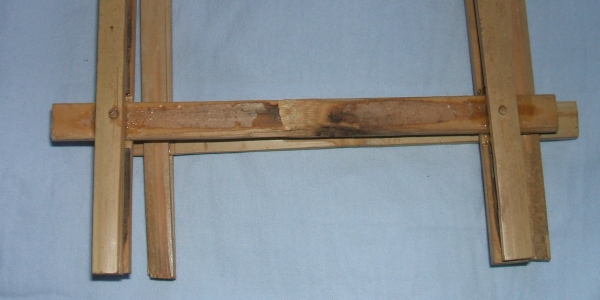

接着部分

なんとか、実用には耐えるものができました。

つづく
